Tehnički podaci · 16 mm suhi sustav
Sve što je tehnički važno. Na jednom mjestu.
Od sustavske ploče i cijevi do hidraulike i regulacije — jasan pregled elemenata koji određuju sigurnu, preciznu i učinkovitu izvedbu.

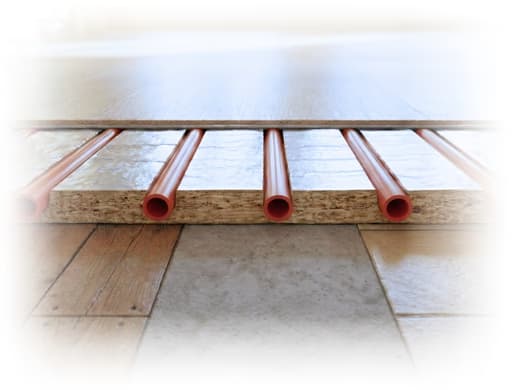

Sustav u presjeku
Malo konstrukcije. Mnogo inženjerskih detalja.
Niskoprofilni sustav traži da ploča, cijev, aluminijski sloj, podloga i završna obloga budu projektirani kao jedna cjelina.

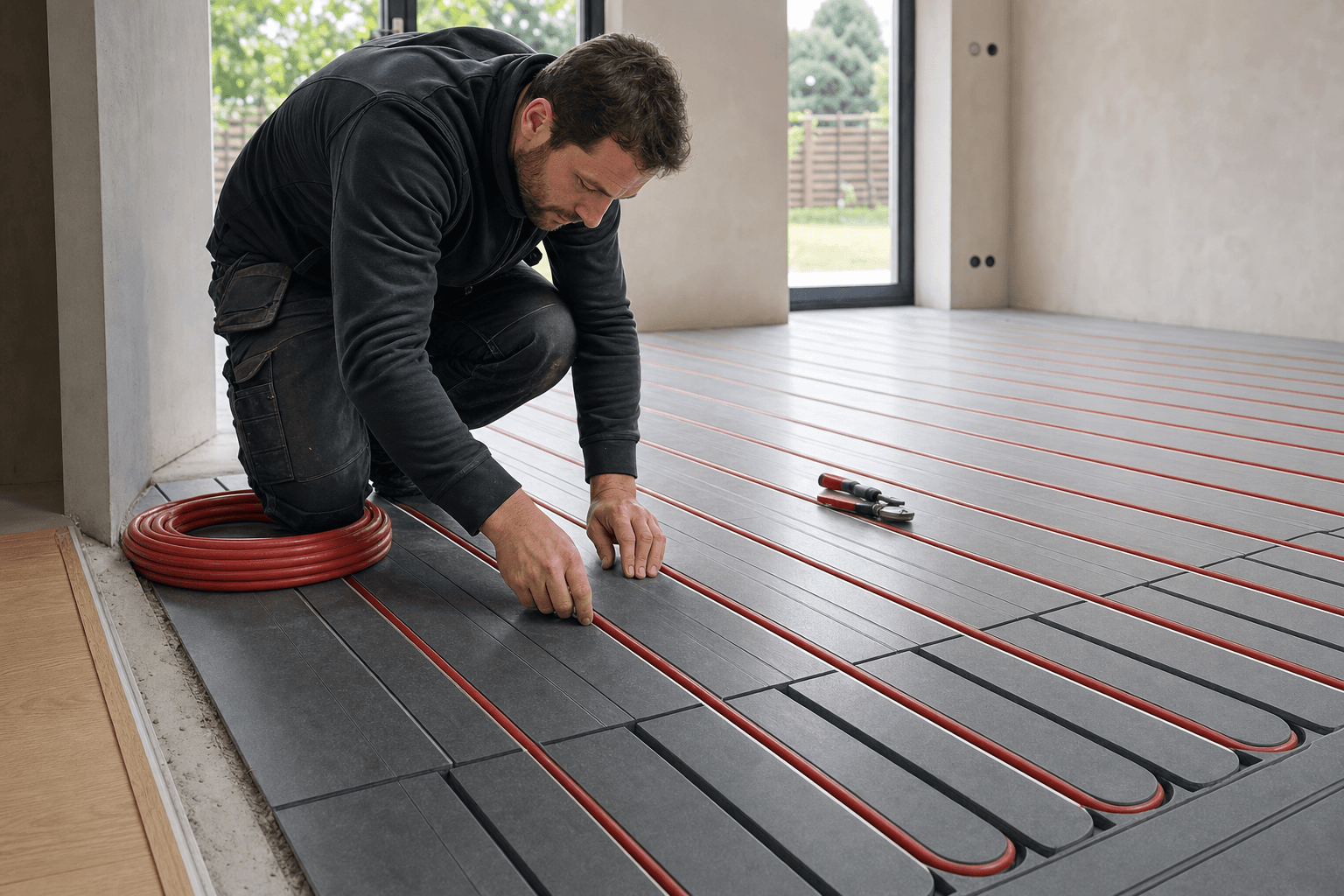

16mm01 · Nosiva grijaća ploča
Precizno glodana baza sustava.
P2 ploča debljine 16 mm ima tvornički glodane kanale u koje se cijev utiskuje stabilnim spojem. Aluminijska laminacija pomaže bržem i ravnomjernijem prijenosu topline prema završnoj oblozi.
- Materijal
- P2 ploča prema EN 312
- Primjena
- Suhi unutarnji uvjeti
- Kanali
- Za cijev 12 × 1,5 mm
- Raspored
- Projektno prilagodljiv
- Laminacija
- Aluminijski sloj pune površine
- Proizvodnja
- Made in Germany
02 · Toplinski učin
Brojka bez konteksta nije proračun.
Učin ovisi o temperaturnom režimu, otporu završne obloge, razmaku cijevi, izolaciji prema dolje i dopuštenoj površinskoj temperaturi.0150–70 W/m²
učinkovit radni raspon
Orijentacijski raspon iz dostavljenih podataka za dobro usklađen podni sklop.
0280–100 W/m²
viši zahtjev prostora
Moguće u određenim izvedbama, uz provjeru podne obloge i površinske temperature.
03do 110 W/m²
posebni uvjeti
Primjerice kupaonice; obavezno potvrditi projektnim proračunom.
01završna obloga i ljepilo02temperatura polaza i povrata03izolacija prema dolje04duljina i protok krugova05dopuštena temperatura površine
Prikazane vrijednosti su orijentacijske, prema sadržaju dostavljene tehničke dokumentacije. Konačan učin i temperatura polaza određuju se proračunom za konkretan objekt.
03 · Komponente sustava
Cijev i ljepilo rade nevidljiv posao.
Specifikacija svake isporučene komponente potvrđuje se važećim tehničkim listom proizvođača.01
PE-RT cijev za grijanje
Petoslojna cijev s EVOH barijerom protiv difuzije kisika, namijenjena površinskom grijanju i oblikovana za kompaktne krugove.
- Dimenzija
- 12 × 1,5 mm
- Konstrukcija
- 5-slojni PE-RT + EVOH
- Role
- 100 m / 300 m
- Radijus savijanja
- ≈ 5 × vanjski promjer
- Temperaturni raspon*
- 5–80 °C
- Kratkotrajno opterećenje*
- do 95 °C
02
Sistemsko kompozitno ljepilo
Čvrsto-elastično jednokomponentno ljepilo za punoplošno lijepljenje u interijeru, bez vode i otapala.
- Baza
- silan-modificirani polimer
- Klasa emisije*
- EMICODE EC1 PLUS
- Otvoreno vrijeme*
- ≈ 40 min
- Daljnja obrada*
- ≈ 12–24 h
- Referentna potrošnja*
- ≈ 1.000 g/m²
* Vrijednost vrijedi samo za odabrani proizvod naveden u ponudi i njegov aktualni tehnički list.
04 · Građevinska fizika
Sustav je dio poda — ne zamjena za pod.
Vlaga
P2 ploča namijenjena je suhim interijerima. U kupaonicama i drugim vlažnim zonama potreban je profesionalno izveden i cjelovit hidroizolacijski sklop.
Požar
Reakcija na požar ovisi o konkretnoj ploči i cijelom sklopu. Za objekte s posebnim zahtjevima odabire se certificirana izvedba prema projektu zaštite od požara.
Izolacija
Sustavska ploča nije toplinska izolacija. U-vrijednost i tok topline prema dolje ovise o podlozi te vrsti i debljini izolacije.
Opterećenje
Dopušteno opterećenje provjerava se za kompletan slojeviti sklop i stvarnu namjenu prostora — bez univerzalnih obećanja u tonama po m².
05 · Hidraulika i regulacija
Svaka prostorija dobiva točno ono što treba.
Razdjelnik, krugovi, protoci, pogoni i sobna regulacija usklađuju se u projektu. Tako sustav ne izgleda samo uredno na nacrtu, nego predvidljivo radi nakon puštanja u pogon.230 V · 6–10 zonaNC / NO termoelektrični pogoniopcionalna logika pumpeopcionalna Wi-Fi regulacijahidrauličko balansiranje
01
Projekt krugova
Raspored, duljine i zone prema prostorijama.
02
Razdjelnik
Balansiranje protoka i jasan servisni pristup.
03
Sobna regulacija
Žičana, bežična ili pametna izvedba prema projektu.
04
Puštanje u pogon
Provjera tlakova, protoka i funkcije svake zone.
